Материал на основе гибрида полимочевины, наносимый методом безвоздушного напыления в соотношении 1:1
ОПИСАНИЕ
VFI-206 – это упругопластичный полимер высокого качества на основе полимочевины, наносимый методом безвоздушного напыления, с содержанием сухого остатка 100%.Он характеризуется высокими физико-механическими свойствами, замечательной химической стойкостью и стойкостью к растворителям, возможностью использования в разнообразных климатических условиях и долговечностью.
Он состоит из преполимеровизоцианата, которые реагируют с аминами и полиолами, образуя гибрид полимочевины. Оба компонента являются жидкостями с низкой вязкостью, которые быстро вступают в реакцию и после нанесения при высокой температуре на многокомпонентном оборудовании безвоздушного напыления образуют плотный полимер.
ОБЛАСТИ ПРИМЕНЕНИЯ
- Покрытие рельсовых грузовых тележек для обеспеченияизносостойкости, улучшения санитарных условий и повышения скольжения для более легкой разгрузки.
- Защитное покрытиепогрузочно-разгрузочного оборудования, обеспечивающее износостойкость, теплоизоляцию и улучшающее скольжение груза при перемещении.
- Санитарное покрытие, допустимое для контакта с такими пищевыми продуктами как мясо, птица и т.п.;
- Защитное покрытиестальных, кирпичных или деревянных резервуаров, бункеров, труб и каналов.
- Нанесение на геотекстиль для образования искусственных водоемов, предотвращения утечки стоков, воды или нефтепродуктов.
- Защитное покрытие твердыхпенополиуретанов;
- Гидроизоляция фундаментов и др. бетонных конструкций;
- Покрытие пенополистирольных панелей для обеспечения механической и химической защиты.

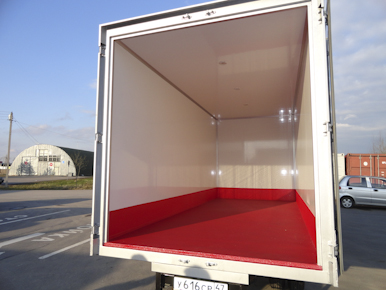

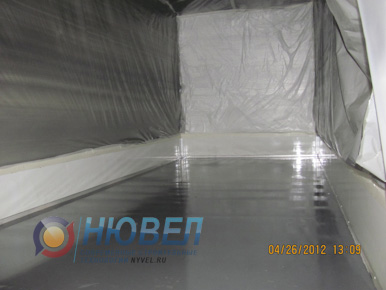

- Образование защитного покрытия платформ и днищ грузовиков, обладающего высокой абразивной, химической и антикоррозийной устойчивостью.
- Защита и гидроизоляция автомобильных и пешеходных зон.
- Ремонт старых покрытий и создание гидроизоляционных прокладок.
- Покрытие грузовых трюмов судов для обеспечения износостойкости, санитарии и легкости очистки.
- Покрытие поверхностей, которые могут посыпаться солью и песком, а также подвергаться очистке снегоуборочными машинами.
- Герметизация и защита от коррозии канализационных колодцев.
- Покрытие поверхностей самосвалов, контактирующих с горячим асфальтом.
- Защита пенополиуретановых крыш от воздействия града, птиц, уборочных работ и очистки от льда.
Следует отметить, что вышеперечисленные примеры использованияматериала не охватывают все области возможного применения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Соотношение компонентов (по объему) | 1:1 |
Предел прочности на разрыв | 22±1,4 МПа |
Прочность по Гарднеру | 35 кН/м |
Прочность на раздир | 105±9 кН/м |
Температура эксплуатации | -40 до +177°С |
Абразивная устойчивость | потеря массы 140 мг (1000 циклов, груз 1 кг Н-18) |
Твердость | 94 по Шору A/55 по ШоруD |
Устойчивость к атмосферным воздействиям | Отсутствие разрушения, растрескивания и потери целостности (2000 часов). Возможно незначительное пожелтение поверхности светлых тонов. |
Влагопоглощение (при комнатной температуре) | 1,5 % (7 дней) |
Упругость при низких температурах (-40ºС, испытание с сердечником) | Прошел тест с сердечником6,35 мм |
Паропроницаемость (процедура BW, 100% относительная влажность), 23ºС | Слой толщиной 0,76 мм – 0,02 permIn. |
Сухой остаток |
100% |
Наличие летучих органических соединений | нет |
Температура воспламенения | Более 93°С |
Вязкость (25°С): |
700-900сПз |
Срок хранения: |
1 год |
Время гелеобразования | 3-5 секунд |
Первоначальное отверждение | 30-40 секунд |
Достижение конечных характеристик покрытия | 8 часов |
Возможность повторного покрытия | в течение 8 часов |
Расход | 0,03 кг/м2 при толщине 0,025 мм |
Разбавление | Не рекомендуется |
Растворители для очистки | Толуол, ксилол, МЕК. Для снижения пожароопасности используйте эфиры гликоля или безвредные хлорсодержащие растворители. |
МЕТОД НАНЕСЕНИЯ
Оборудование. Распыление с помощью многокомпонентного оборудования безвоздушного напыления при температуре 60°Си давлении минимум138 бар.Увеличение давления до 170 бар может улучшить смешение компонентов с последующим улучшением физических свойств готового покрытия. Используйте самоочищающиеся пистолеты ударного смешения для напыления.
Праймер. Материалимеет самостоятельную адгезию к большинству поверхностей.
В случае повышенных требований к адгезии необходимо использовать праймер 1007.
УПАКОВКА
Компонент А/B – банка 20 л; бочка 240 л.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Защищать от влаги. Попадание воды в емкость, содержащую компонент А (изоцианат) приводит к образованию углекислого газа, что может вызвать избыточное давление в закрытой емкости. Дополнительная информация см. «Сертификат безопасности».
