Дата публикации: 02 сентября 2014

Настоящее руководство распространяется на проектирование и устройство бассейнов и резервуаров различного назначения с применением гидроизоляционной мастики «Гипердесмо». При проектировании и устройстве бассейнов и резервуаров кроме настоящих рекомендаций должны выполнятся требования норм по проектированию, по технике безопасности в строительстве, действующих правил по охране труда и противопожарной безопасности. Работы по строительству должны выполняться специализированными организациями, имеющими лицензию на выполнение этих работ. К производству работ допускаются рабочие, прошедшие медицинский осмотр, обученные технике безопасности и методам ведения работ. Работы по строительству бассейна должны проводиться при температуре окружающей среды от +5°С до +35°С.


2. Оборудование для нанесения мастики «Гипердесмо»

2.1. Общие сведения

       Перед нанесением мастику следует тщательно перемешать до образования однородной массы в течение 3-4 минут низкооборотным миксером (до 200 об/мин) со спиралевидной насадкой. Мастика наносится на основание вручную или механически - при помощи автоматического оборудования. При ручном нанесении применяются малярные кисти и накаточные валики. При работе на горизонтальных поверхностях мастика выливается на основание и разравнивается раклями, валиками и кистями. Для механизированного нанесения мастики применяются аппараты безвоздушного распыления, предназначенные для материалов с большой вязкостью. Перед началом работы ручное и автоматическое оборудование должно быть чистым и

сухим. Автоматическое оборудование должно соответствовать требованиям, указанным в паспорте, иметь чистые, не засоренные, сопла и шланги.



2.2. Ручное оборудование

       Ручное оборудование применяется на небольших площадях и сложных участках: на примыканиях, при строительстве бассейнов сложной формы, в помещении с ограниченным пространством. К ручному оборудованию относятся кисти и валики. Рекомендуется использовать кисти с небольшой (4-8 см) не очень густой щетиной (лучше флейцевые). Валик рекомендуется использовать велюровый или махровый коротковорсный (ворс №1-2). Категорически запрещается использование поролонового валика. Направление движения кисти или валика не имеет значения.



2.3. Автоматическое оборудование

       Для механизированного нанесения мастики применяются аппараты безвоздушного распыления, предназначенные для материалов с большой вязкостью, например, аппараты фирм WAGNER (Швейцария), GRACO (США). Автоматическое оборудование целесообразно использовать для нанесения мастики «Гипердесмо» при выработке материала на площади более 3000 м2 в год. Рекомендуется применять сменные сопла, определяющие скорость нанесения материала, угол распыления и толщину покрытия. Перед работой проверить полную комплектацию аппарата, рабочее давление и скорость подачи мастики.



2.4. Очистка оборудования

       После работы все оборудование и инструмент, используемые при нанесении мастики, должны быть очищены до отверждения мастики в течение 4-6 часов. Грубую очистку от остатков мастики производят ножом, скребком и т.п., после чего оборудование и инструмент протирают и промывают растворителями: ацетоном, 646, 647, ксилолом, толуолом. Очистка аппаратов безвоздушного распыления и их частей производится 2-3 кратной циклической промывкой ксилолом или толуолом. Остатки материала утилизируют как отходы лакокрасочных материалов.



3. Требования к основанию и его подготовка



3.1. Виды покрытий и конструкций бассейнов

       В зависимости от расположения и планировочной конструкции различают открытые и закрытые бассейны. По уровню размещения конструкций бассейны делятся на полностью погруженные (расположенные ниже уровня пола или земли), частично погруженные и поверхностные. По назначению бассейны делятся на следующие категории: бассейны общественного пользования (спортивные и лечебные) и частные бассейны. По способу циркуляции воды бассейны: скиммерные - в этом случае вода с поверхности бассейна уходит в фильтровальную установку через специальные окна - водозаборники скиммеры; переливные - в этом случае вода с поверхности бассейна попадает в переливные лотки, расположенные рядом с бассейном по его периметру, затем она поступает в компенсационную емкость, а оттуда в фильтровальную установку. По виду покрытия бассейны делятся на два типа: первый - поверхность бассейна облицована плиткой или мозаикой, под которыми расположен гидроизоляционный слой (Рис. 1), второй - гидроизоляционный слой бассейна одновременно является декоративным и финишным слоем (Рис. 2). При строительстве бассейнов с различными видами покрытий принципы устройства бетонной чаши, внешней гидроизоляции и установки оборудования - одинаковые.



3.2. Применяемые материалы



       Для устройства покрытия бассейна применяются следующие материалы:

1. Гидроизоляционная мастика «Гипердесмо» однокомпонентная полиуретановая; фасовка ведра по 25 кг и 6 кг; цвета: белый, серый, красный, зеленый;

2. Эпоксидный водорастворимый двухкомпонентный праймер «АкваДюр» для грунтования поверхности под гидроизоляцию. Комплект 15/5 кг; цвет прозрачный;

3. Герметик полиуретановый однокомпонентный «Рабберфлекс», «Рабберфлекс-50» для герметизации швов и стыков в бетонной чаше; фасовка 600 мл, цвета: белый серый, черный;

4. Водостойкая штукатурка для выравнивания стенок бетонной чаши;

5. Водостойкая шпатлевка для придания максимальной ровности поверхности стенок бетонной чаши;

6. Самовыравнивающаяся цементная смесь для обработки дна бассейна;

7. Клей для плитки водостойкий;

8. Затирка для плитки водостойкая;

9. Облицовочная плитка или мозаика;

10. Акселератор «А3000»; фасовка 1 литр; цвет прозрачный;

11. Пигмент синий, концентрированный, фасовка 0,25 кг;

12. Армировочная сетка, шириной 30 см, размер ячейки 3х3 мм;

13. Кварцевый песок мелкий, фракции до 2 мм;

14. Ксилол, растворитель.



В данном руководстве не рассматриваются материалы, необходимые для установки водного оборудования.



Гидроизоляция бассейна жидкой резиной в Краснодаре

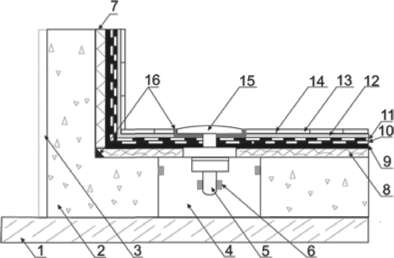

Рис. 1 Конструкция бассейна с отделкой плиткой или мозаикой



   1. Бетонная подготовка

   2. Железобетонная чаша

   3. Внешняя гидроизоляция

   4. Безусадочный цементный раствор

   5. Закладной элемент оборудования

   6. Саморасширяющийся герметик

   7. Штукатурка

   8. Самовыравнивающаяся смесь

   9. Праймер

   10. Мастика «Гипердесмо» первый слой

   11. Мастика «Гипердесмо» второй слой

   12. Клей для плитки

   13. Плитка или мозаика

   14. Затирка

   15. Декоративный элемент оборудования

   16. Герметик







Гидроизоляция бассейна жидкой резиной в Краснодаре

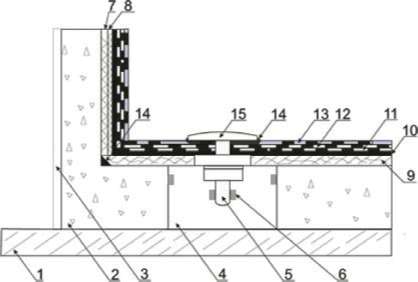

Рис. 2 Конструкция бассейна с финишным покрытием мастикой «Гипердесмо»



   1. Бетонная подготовка

   2. Железобетонная чаша

   3. Внешняя гидроизоляция

   4. Безусадочный цементный раствор

   5. Закладной элемент оборудования

   6. Саморасширяющийся герметик

   7. Штукатурка

   8. Шпатлевка

   9. Самовыравнивающаяся смесь

   10. Праймер

   11. Мастика «Гипердесмо» первый слой

   12. Мастика «Гипердесмо» второй слой

   13. Мастика «Гипердесмо» третий слой

   14. Герметик

  15.Декоративный элемент оборудования



3.3. Требования к бетонному основанию



       Железобетонная конструкция чаши бассейна должна быть выполнена согласно СНиП 2.03.01-84 с учетом места ее расположения (внутри или снаружи помещения). Рекомендуемый класс бетона по прочности на сжатие - не ниже В25 (марка бетона М350). Для закрытых бассейнов марка бетона по водонепроницаемости - W6. Для открытых бассейнов марка бетона по морозостойкости - F200, по водонепроницаемости - W6. Наличие холодных швов и следов обрубания лишнего бетона после демонтажа опалубки крайне нежелательно, поскольку ведет к образованию микротрещин. Для получения качественной чаши рекомендуется использовать инвентарную опалубку, что позволяет добиться абсолютно ровных стен чаши бассейна, которые не требуют дополнительной обработки. Прилегающие к бассейну территории (внешний бассейн) и помещение, в котором находится бассейн, должны быть спроектированы согласно СНиП 2.08.02-89 Все наружные поверхности чаши бассейна, соприкасающиеся с грунтом, должны быть защищены гидроизоляционным слоем. При высоком уровне грунтовых вод должны быть приняты меры по его снижению до отметки ниже донной плиты чаши бассейна при помощи дренажа. Верхняя кромка бассейна (борт) должна быть выполнена по водяному уровню строго горизонтально (отклонение от горизонтали не более 1 мм на 1 м) согласно СНиП 3.04.01-87; Установку закладных деталей желательно осуществлять до бетонирования, используя специальные гидроизоляционные материалы, саморасширяющиеся герметики. При установке закладных элементов в готовую чашу, ниши и отверстия в бассейне, предназначенные для установки закладных элементов, должны быть заделаны с использованием безусадочного цементного раствора. В новых бетонных чашах холодные швы должны быть заделаны герметиком «Рабберфлекс-50». В старых бетонных чашах небольшие (до 2 мм) трещины должны быть заделаны герметиком «Рабберфлекс». Геометрические размеры элементов бассейна (ступеней, переливного желоба и др.) должны назначаться с учетом целого количества мозаичных или плиточных рядов (при использовании плитки). Толщина стенок бассейна не должна быть меньше 20 см, толщина бетонного дна бассейна не должна быть меньше 30 см.





3.4. Выравнивание бетонной чаши



       Оштукатуривание внутренней поверхности чаши бассейна должно быть проведено с учетом следующих требований:



• Оштукатуривание стенок чаши должно быть выполнено специальным водостойким составом для бассейнов;

• Штукатурка должна иметь прочное сцепление с бетоном чаши по всей плоскости; наличие пустот между штукатуркой и бетоном чаши не допускается;

• При толщине штукатурки более 30 мм она должна наноситься по стальной армировочной сетке, прикрепленной анкерами к бетону чаши;

• Боковые стены должны быть оштукатурены вертикально (отклонения от вертикали не более 1 мм на 1 м);

• Стены чаши должны быть оштукатурены по линейке без впадин, трещин и выпуклостей (допускается не более 2-х неровностей на 1 м2 площади глубиной (высотой) до 1 мм);

• но бассейна (если по проекту дно горизонтальное) должно быть обработано самовыравнивающейся цементной смесью с высокой прочностью на сжатие (более 20МПа);



   При использовании мастики «Гипердесмо» в качестве финишного слоя необходимо применение тонкослойной водостойкой штукатурки на стенках бассейна для более тщательного выравнивания поверхности. Для придания ровности дну бассейна достаточно использования самовыравнивающейся смеси. Поверх тонкослойной штукатурки на стенках и самовыравнивающейся смеси на полу наносится праймер «АкваДюр» в один слой.



4. Устройство гидроизоляции

4.1. Подготовка основания

 4.1.1. Общие требования.

       После нанесения штукатурок и самовыравнивающейся смеси необходимо дождаться полного их высыхания (согласно инструкции по нанесению сухих смесей). Основание должно быть сухим, обеспыленным и без следов жира, масел или нефтепродуктов. Поверхность можно обработать растворителем 646 или ацетоном. При использовании особых гидрофобных добавок в бетон или цементные смеси при строительстве чаши или подготовке основания, предварительно необходимо сделать тестовое нанесение мастики для проверки совместимости. Наличие в основании несовместимых добавок может привести к ухудшению адгезии или к утрате мастикой способности к полимеризации. При нанесении гидроизоляции под плитку допускается наличие на поверхности чаши микротрещин и небольших неровностей. При нанесении мастики «Гипердесмо» в качестве финишного слоя не допускается наличие микротрещин и неровностей на всей поверхности основания.



4.1.2. Грунтование поверхности



Гидроизоляция бассейна жидкой резиной в Краснодаре

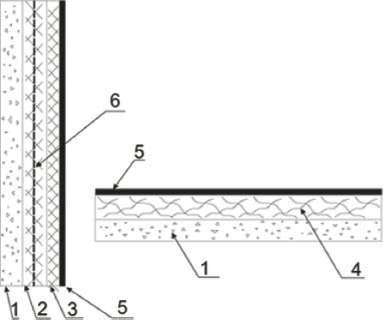

Рис. 3 Подготовка основания: а - выравнивание стен, б - выравнивание дна



   1. Железобетонная чаша

   2. Штукатурка

   3. Тонкослойная штукатурка

   4. Самовыравнивающаяся смесь

   5. Праймер

   6. Армировочная сетка








   Выровненная поверхность перед нанесением мастики «Гипердесмо» должна быть прогрунтована праймером «АкваДюр». Это двухкомпонентный состав, поэтому перед нанесением необходимо смешать оба компонента и добавить 10-30% воды (2-6 литров на один комплект 20кг). При перемешивании компонентов и воды приобретает цвет и консистенцию молока. После полимеризации становится полностью прозрачным. Жизнеспособность готовой смеси 60-90 минут при температуре +25°С. Праймер «АкваДюр» наносится при температуре не ниже +10°С в один слой расходом 0,2 кг/м2. Для нанесения праймера рекомендуется использовать кисть или валик (Рис. 3).

4.2. Нанесение гидроизоляционной мастики «Гипердесмо»

4.2.1. Общие требования

       Мастика Гипердесмо - готовый к применению жидкий однокомпонентный материал, изготовленный на основе чистых эластичных, гидрофобных полиуретановых смол. После нанесения на любую поверхность полимеризуется под воздействием влажности воздуха и образует прочную, эластичную, сплошную мембрану, обладающую защитными и гидроизоляционными свойствами. Мастика однокомпонентная и не требует разбавления растворителями. Перед нанесением мастику необходимо тщательно перемешать до получения однородной массы в течение 3—4 минут низкооборотным миксером (до 200 об/мин) со спиралевидной насадкой. Толщина каждого слоя мастики должна быть не менее 0,3 мм (расход материала 0,4кг/м2), не более 1 мм (расход материала 1,3 кг/м2). Нанесение мастики слоем более 1 мм замедляет полимеризацию и снижает качественные характеристики гидроизоляционного слоя, возможно образование пузырьков в слое мастики. Участки с повышенными нагрузками или повышенными требованиями к истиранию (ступени, участки под приставными лестницами) армируются стеклосеткой. На поверхность первого слоя мастики до его полимеризации укладывается стеклосетка и утапливается в нее. Температура нанесения от +5°С до +35°С. При нанесении необходимо учитывать, что при понижении температуры процесс полимеризации замедляется, и промежуток времени перед нанесением следующего слоя должна быть увеличен. Не допускать загрязнения предыдущего слоя. Не допускаются непрокрасы и наплывы мастики. Необходимо следить за толщиной наносимого слоя. Поверхность готова к эксплуатации через 24 часа после нанесения последнего слоя.

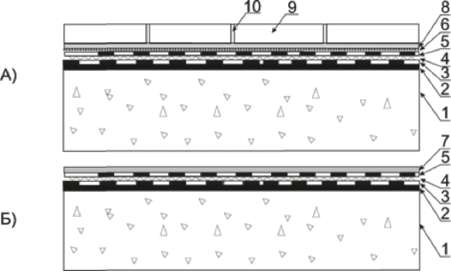

4.2.2. Технология нанесения гидроизоляционной мастики «Гипердесмо» под плитку или мозаику для бассейнов глубиной менее 2 метров.

       Первый слой мастики «Гипердесмо» наносится на поверхность через 3-4 часа после обработки праймером «АкваДюр». Первый слой полимеризуется в течение 6-8 часов после нанесения. Второй слой наносится не ранее, чем полимеризуется первый слой, но не позже, чем через 24 часа. При нанесении второго слоя первый слой должен быть немного липким на ощупь. Мастика наносится минимум в два слоя, каждый последующий слой мастики должен быть другого цвета, контрастирующего с предыдущим. Это обеспечивает визуальный контроль толщины и качества всего гидроизоляционного слоя. Мастика наносится на всю поверхность бассейна: и на поверхность, которая будет покрываться плиткой, и на поверхность, которая будет скрыта (переливы, желоба). После нанесения второго слоя мастики «Гипердесмо» до полимеризации, на вертикальные поверхности равномерно набрасывают кварцевый песок фракции не более 2 мм с расходом 1 - 1,5 кг/м2. Это необходимо для увеличения сцепления с клеевым слоем. Песок в мастику не утапливать. После полимеризации слоя мастики смахнуть лишний песок с поверхности. По поверхности полностью полимеризовавшейся (через 24 - 48 часов после нанесения последнего слоя) мастики, посыпанной кварцевым песком, наносится цементный клеевой состав. Далее укладывается плитка или мозаика. Производится расшивка межплиточных швов и заполнение их в сопряжениях стена -стена, пол - стена герметиком «Рабберфлекс». Последним этапом применяется водостойкая затирка для плитки (Рис. 4а).
