Гибрид полимочевины для создания бесшовной кровельной мембраны с высокой стойкостью к воздействию ультрафиолета VFI-540 ALUMINUMDP-33 HP - это выравнивающая система для платформ грузовиков, которая наносится под высоким давлением и обычно не требует подготовленной поверхности для нанесения. Она представляет собой быстровстающее двухкомпонентное покрытие с содержанием сухого остатка 100%, обладающее высокими показателями прочности и износостойкости.

ОБЛАСТИ ПРИМЕНЕНИЯ

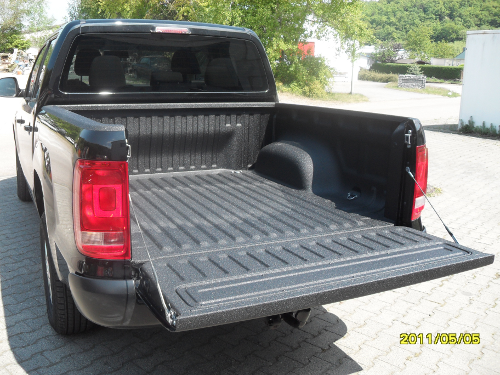

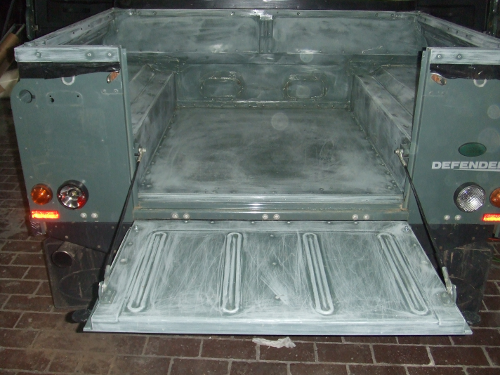

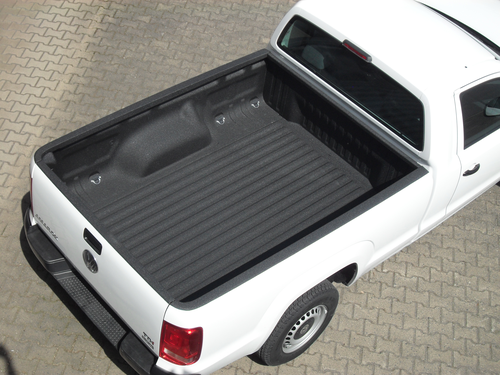

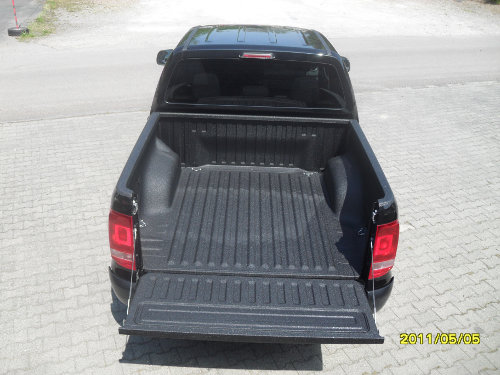

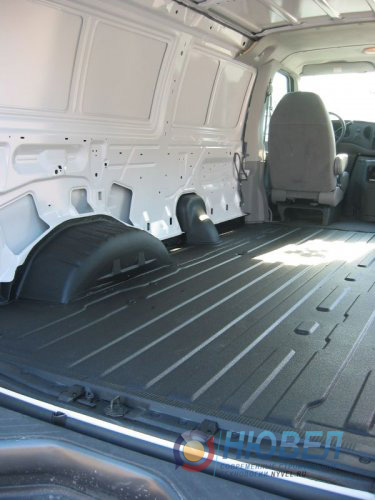

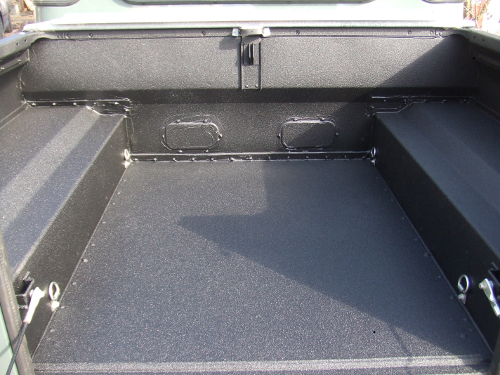

В основном DP-33 HP используется для защиты платформ грузовиков и ремонта существующих покрытий платформ. Также она может использоваться для:

  • защиты погрузочно-разгрузочного оборудования;

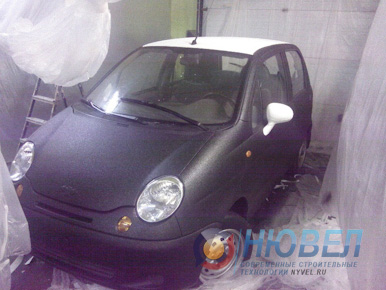

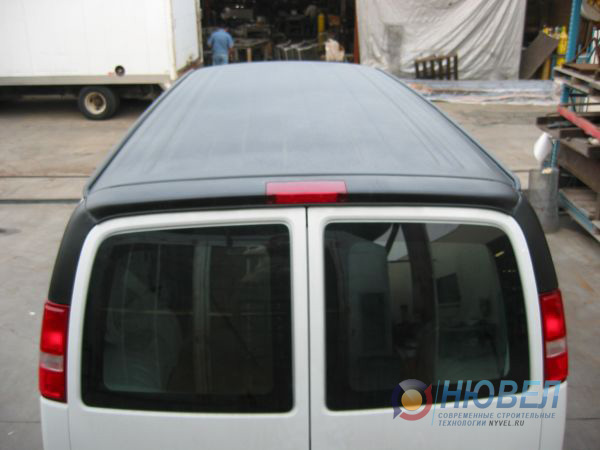

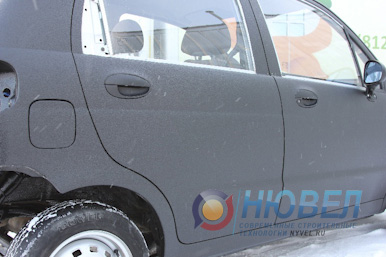

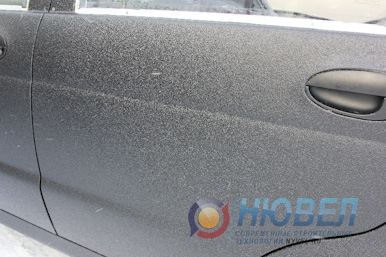

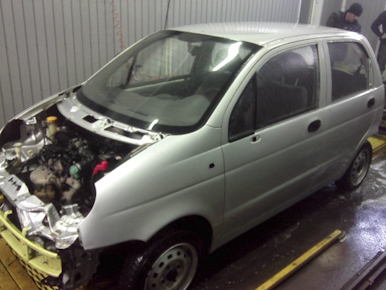

  • защиты днищ транспортных средств, а также защиты порогов автомобилей от абразивного воздействия;
  • гидроизоляции сооружений;
  • защиты бетона от некоторых кислот и щелочных материалов;
  • покрытия пенополиуретановой изоляции и изоляции из экструдированного пенополистирола.

ЦВЕТ

Черный. Более светлые тона могут менять окраску под воздействием УФ излучения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Твердость:
по Шору А
по Шору D



83-86
34-37

Предел прочности на разрыв

11,72 МПа

Относительное удлинение

350%

Модуль упругости

22,41 МПа

Предел текучести

3,10 МПа

Остаточная деформация

10% максимум

Прочность на раздир

42,91 кН/м

Плотность твердого материала

1101,8 кг/м3

Гибкость при низких температурах (метод испытания на изгиб с сердечником):
Сердечник 6,35 мм при температуре -17ºС

прошел

Температура эксплуатации

-40ºС +82ºС

Стойкость к атмосферным воздействиям:
данные везерометра, ASTM G-53

Через 2000 часов не наблюдается растрескивания или потери целостности. Данная система является ароматической. Светлые цвета желтеют под воздействием УФ излучения.

Химическая стойкость

Обратитесь к техническим специалистам фирмы Алькор для подтверждения возможности использования.

Огнестойкость

Не определена

Водопоглощение:
24 часа при комнатной температуре

0,56 %

Паропроницаемость:
относительная влажность – 0%, температура 21ºС, толщина слоя – 0,8636 мм

0,57 перм

Соотношение при смешении компонентов:
по объему



1:1

Расход:
при толщине слоя 0,97 мм



1,15 кг/м2

Сухой остаток (содержание нелетучих веществ в неразбавленном продукте):
по весу
по объему



100 %
100 %

Вязкость:
изоцианат (при температуре 25ºС)
полиол (при температуре 25ºС)



450 сантипуаз
1100 сантипуаз

Плотность жидкости:
изоцианат
полиол



1,156 г/мл
1,05 г/мл

Летучие органические соединения

Соответствует нормам атмосферного загрязнения. Не содержит летучих органических соединений

Токсичность

Компонент А содержит полимерный изоцианат, поэтому при работе с материалом требуется носить респиратор с подачей свежего воздуха, перчатки и защитную одежду.

Сроки хранения

Полиол годен 12 месяцев при условии хранения в невскрытых контейнерах
Изоцианат годен 6 месяцев  при условии хранения в невскрытых контейнерах

Время гелеобразования

2-5 секунд

Время отверждения на отлип

15-40 секунд

Время повторного покрытия

до 4 часов; через 4 часа для лучшей адгезии необходимо наносить связующий слой праймера VFI-1007

Эксплуатация

Через 4 часа – легкий режим эксплуатации, через 24 часа – полная эксплуатация.

Время отверждения

Полное отверждение через 2-7 дней





ПРИМЕНЕНИЕ

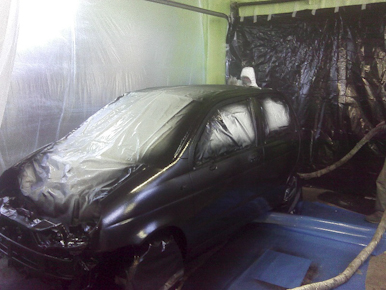

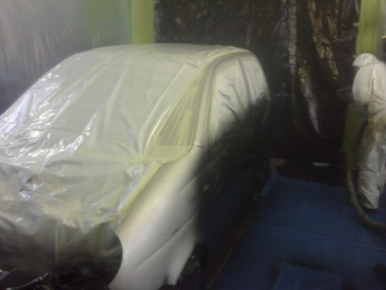

Оборудование. Для нанесения DP-33 HP необходимо многокомпонентное безвоздушное оборудование для напыления с подогревом, способное напылять минимум при давлении 2000 psi и температуре 60-77ºС. Более высокое давление (около 2500 psi) и температура (около 77ºС) обеспечат лучшее смешение, а также оптимальные физико-механические характеристики конечного покрытия. Подготовка материала. Полиол (компонент В) DP-33 НР должен быть перемешан в течение минимум 3 минут при температуре 25ºС с использованием низкоскоростного пневматического или электрического смесителя. Старайтесь минимизировать захватывание воздуха в материал.

Подготовка поверхности.
Поверхность должна быть подвержена профилированию (расстояние между контрольными линиями – около 10см) при помощи абразивного инструмента. Затем необходимо очистить поверхность и в течение 20 минут обработать ее растворителем МЕК.

Праймеры
. При условии соблюдения вышеуказанных рекомендаций по смешению, нанесению материала и подготовке поверхности, в использовании праймера нет необходимости.

Растворитель для очистки.
Ксилол, МЕК. Для уменьшения пожароопасности используйте эфиры гликоля либо безопасные для окружающей среды хлорсодержащие растворители.

Меры предосторожности.
Полные сведения по безопасности представлены в Сертификате безопасности. Не подвергайте материал воздействию влаги. Под влиянием воды изоцианат (компонент А) выделяет углекислый газ, что создает высокое давление в закрытых контейнерах.
Упаковка.  5 галлон, 15 галлон, 55 галлон

Недорогой и качественный утеплитель в Краснодаре, заказать напыление ППУ
расчет стоимости утепления кровли в Краснодаре как провести, утепление напыляемым пенополиуретаном
Рассчитать
утепление кровли?
гидроизоляция кровель и фундаментов жидкой резиной и мастикой, защита от влагопроницаемости
Нужна гидроизоляция
фундамента?
 покрытие плоской кровли защитной мастикой гидроизоляция, защитные кровельные покрытия в Краснодаре
У вас
плоская кровля?
быстрый ремонт и гидротеплоизоляция кровли напылением ППУ, теплоизоляция фасадов при помощи пенополиуретана
Требуется быстрый
ремонт кровли?
Утепление кровли ППУ, заказать напыление пенополиуретана
Напыление полимочевины в Краснодаре, заказать ППУ , работы по гидроизоляции фундаментов в Краснодаре, защита фундамента от влаги покрытие
Гидроизоляция
фундамента
Гидроизоляция недорого ППУ, заказать напыление полимочевины, провести гидроизоляцию открытого бассейна, гидроизоляция бассейнов жидкой резиной
Гидроизоляция
бассейна
Гидроизоляция жидкой резиной, защита от влаги в Краснодаре, защита кровли от воздействия влаги жидкая резина или мастика, гидроизоляция кровли защитными веществами Краснодар
Гидроизоляция
кровли
Заказать гидроизоляцию в Краснодаре, напыление ППУ, проведение гидроизоляции земляных работ в Краснодаре, земляные работы гидроизолировать
Гидроизоляция без
земляных работ
Условия лицензионного соглашения:
